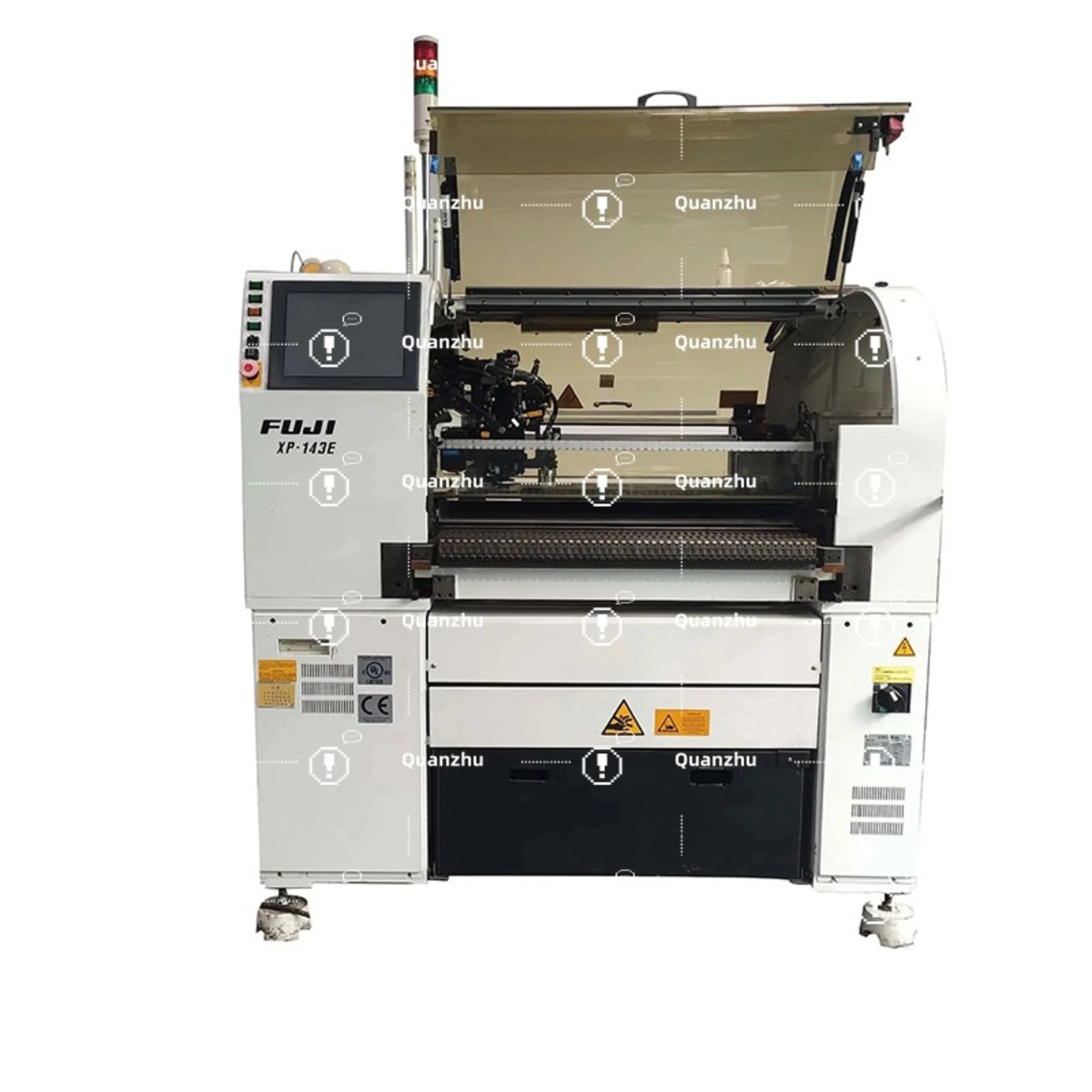

FUJI XP143 SMT-poiminta- ja sijoituskone | Nopea SMD-sirun kiinnityslaite 2004
Luotettava FUJI XP143 SMT-kone, 21 800 CPH, ±0,05 mm:n sijoittelutarkkuus
Osa FUJIn XP-sarjaa, XP143E tarjoaa erinomaisen läpimenon ja tarkkuuden. Se tukee piirilevyjen kokoja 80 × 50 mm - 508 × 457 mm, paksuuksilla 0,5–4,0 mm. Kone saavuttaa 0,165 sekunnin sijoittelunopeuden komponenttia kohden (~21 800 CPH) suurella tarkkuudella: ±0,05 mm siruille ja ±0,03 mm QFP-piireille. Jopa 100 syöttölaitteella varustettuna se pystyy käsittelemään laajan valikoiman komponenttikokoja ja -tyyppejä, joten se sopii autoelektroniikkaan, LED-tuotantoon, teolliseen piirilevyjen kokoonpanoon ja kuluttajaelektroniikkaan.
5.0
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Täytä alla oleva lomake, jos haluat pyytää tarjousta tai pyytää lisätietoja meistä. Ole niin yksityiskohtainen kuin mahdollista viestissänne, ja pääsemme takaisin sinulle mahdollisimman pian vastauksena. Olemme valmiita aloittamaan uuden projektin työskentelyn, ota meihin yhteyttä nyt aloittaaksesi.
Tuoteparametrit
| Malli | FUJI XP143E |
| Valmistusvuosi | 2004 |
| Sijoitusnopeus | 0,165 sekuntia komponenttia kohden (~21 800 CPH) |
| Sijoitustarkkuus – Sirut | ±0,05 mm (3σ) |
| Sijoitustarkkuus – QFP:t | ±0,03 mm (3σ) |
| Tuettujen komponenttien alue | 0402 (0201) - 20 × 20 mm, enimmäiskorkeus 6,0 mm |
| Piirilevyn koko | Maks.: 508 × 457 mm, Min.: 80 × 50 mm |
| Piirilevyn paksuus | 0,5–4,0 mm |
| Syöttölaitteen kapasiteetti | Jopa 100 × 8 mm:n nauhansyöttölaitteita |
| Piirilevyn latausaika | 4,2 sekuntia |
| Koneen mitat (P × L × K) | 1500 × 1300 × 1409 mm (K ei sisällä signaalitornia) |
Tuotenäyttö
0 (200)
主图_1_proc (6)
主图_2_proc (4)
Tarkkuudella parannettua tehokkuutta
| Koneen paino | ~1 800 kg |
| Virtavaatimukset | 3-vaiheinen, 4 kVA, 208–480 V AC |
| Ilmansyötön vaatimukset | 0,49 MPa, 80 NL/min |
| Ohjelmointi | Tuettu verkossa ja offline-tilassa |
| Näköjärjestelmä | FUJI-monivaiheinen (MS) näkökäsittely, reaaliaikainen tunnistus |
| Valinnaiset ominaisuudet | Sivuvalaistus BGA/CSP:lle, automaattinen suuttimenvaihtaja, yhden lokeron tuki, tulostuspuskuri, kiiltävä viimeistely |
FAQ
1
Minkä tyyppisiä komponentteja tämä kone pystyy käsittelemään?
Se pystyy käsittelemään laajan valikoiman SMT-komponentteja pienistä passiivikomponenteista, kuten 0201, suurempiin integroituihin piireihin ja liittimiin, mikä tarjoaa joustavuutta erilaisiin tuotantotarpeisiin.
2
Kuinka tarkka sijoitusprosessi on?
Kone tarjoaa erittäin tarkan sijoittelun, tyypillisesti ±50 μm:n tarkkuudella, mikä varmistaa monimutkaisten piirilevyjen luotettavan kokoonpanon.
3
Mitä piirilevykokoja tuetaan?
Se tukee erilaisia piirilevykokoja pienistä levyistä keskikokoisiin paneeleihin, mikä mahdollistaa monipuoliset valmistussovellukset.
4
Miten voin ylläpitää konetta optimaalisen suorituskyvyn saavuttamiseksi?
Säännöllinen huolto, mukaan lukien suuttimien puhdistus, syöttölaitteiden tarkistus ja liikkuvien osien voitelu, auttaa varmistamaan vakaan toiminnan ja lyhentää seisokkiaikoja.
