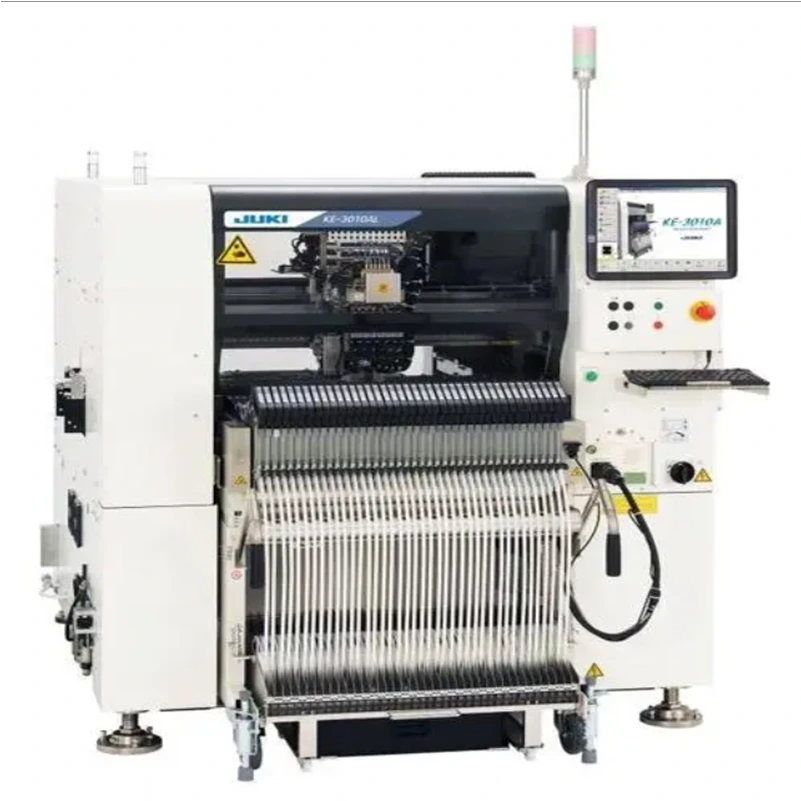

Used SMT JUKI KE-3010 Placement Machine: High-Performance Refurbished Option for Production Upgrade
The JUKI KE-3010 pick-and-place machine is the 7th generation modular pick-and-place machine developed by JUKI, representing cutting-edge technology. It is the first model in the KE series that supports the use of electric feeders for chip and IC placement. At the same time, it supports both ETF (Electric Tape Feeder) and CTF/ATF (mechanical tape feeders). By using the newly launched EF08HD "Electric Double Track Tape Feeder", the number of placeable component types can reach 160, which greatly reduces the number of component changeovers and the time for production line changeovers, and improves production efficiency.
5.0
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Bitte füllen Sie das untenstehende Formular aus, um ein Angebot anzufordern oder weitere Informationen über uns anzufordern. Seien Sie bitte so detailliert wie möglich in Ihrer Botschaft, und wir werden uns so schnell wie möglich mit einer Antwort bei Ihnen melden. Wir sind bereit, an Ihrem neuen Projekt zu arbeiten, Kontaktieren Sie uns jetzt, um loszulegen.
Présentation du produit
The JUKI KE-3010 pick-and-place machine is the 7th generation modular pick-and-place machine developed by JUKI. Its Chinese name is "high-speed pick-and-place machine", which features faster speed and higher quality, and can significantly enhance production performance. This pick-and-place machine is the latest member of the KE series. It inherits the advantages of the products in the KE series and has been upgraded and improved in many aspects.
Affichage des produits
4 (8)
2 (19)
2 (19)
Avantages du produit
Electric Feeders: The KE-3010 supports ETF (Electric Tape Feeder) and CTF/ATF (Mechanical Tape Feeder). By adopting the newly launched EF08HD "Electric Double-track Tape Feeder", the number of placeable component types can reach 160. This significantly reduces the frequency and time of component replacement, thus improving production efficiency.
High-speed Placement: In terms of placement speed, the placement speed of chip components can reach up to 23,500 CPH, and that of IC components can reach 9,000 CPH. The placement head is equipped with the LNC60 laser recognition system developed by JUKI, which can achieve high-speed and high-quality placement. The recognition range extends from 0.4x0.2mm components to 33.5mm square components.
High-precision Placement: The placement precision of the laser recognition system is ±0.05mm (±3σ), and that of the image recognition is ±0.04mm (±3σ), ensuring high-precision placement operations.
Flexible Production Line Configuration: The modular design of the products in the KE series enables the production line to be flexibly configured according to the production volume, adapting to different production requirements.
Spécifications techniques
| Article | Paramètre |
|---|---|
| Vitesse de placement | 23,500 CPH |
| Précision du placement |
±0.05mm（Cpk≧1）
|
| Gamme de composants |
0402/01005 ~33.5mm（BGA
|
| Taille du substrat | Maximum 510mm × 360mm |
| Capacité du chargeur | Up to 160 (8mm tape feeders) |
| Besoin d'alimentation électrique | Three-phase AC 200-415V, 3kVA |
Scénario d'application
Électronique grand public
Cartes mères pour smartphones, circuits imprimés pour écouteurs TWS, modules pour montres connectées
Électronique automobile
Carte de contrôle ECU, capteurs embarqués, modules de charge pour véhicules à énergie nouvelle
Affichage LED
Mini module de rétroéclairage LED, unité d'affichage extérieur
Électronique médicale
PCB pour équipements d'imagerie médicale, capteurs implantables
FAQ
1
1. À quoi sert une machine Pick and Place ?
Une machine de prélèvement et de placement SMT est utilisée pour monter automatiquement et avec précision des composants électroniques (tels que des résistances, des condensateurs et des puces) sur des circuits imprimés. Il s'agit de l'équipement principal d'une ligne de production SMT (Surface Mount Technology).
2
Quelles sont les principales marques de machines pick and place ?
R : Les marques principales comprennent : Haut de gamme : Yamaha, Panasonic, FUJI Rentable : JUKI, Samsung Pick and Place Machine National (chinois) : Dongguan GKG, Shenzhen Luyuan
3
Comment est mesurée la vitesse de montage d'une machine Pick and Place ?
Elle est mesurée en CPH (Composants par heure). Par exemple : Machines à faible vitesse : 3 000 à 10 000 CPH (pour la production en petits lots) Machines à vitesse moyenne : 10 000 à 30 000 CPH (comme le Yamaha YG100) Machines à grande vitesse : 30 000 à 60 000+ CPH (comme le YG200L) Caméras CL haute résolution Buses à pas fin de 0,3 mm Remarque : les unités plus anciennes peuvent nécessiter des mises à niveau.
4
Quel est le plus petit composant qu'une machine Pick and Place peut monter ?
Cela dépend de la précision (unité : mm/μm) : Précision régulière : ±0,05 mm (pour le montage des composants 0402 et 0603) Haute précision : ±0,025 mm (pour le montage des composants miniatures 01005 et 0201) , 500 ) 🔧 � � � � � � � � � � � � � � � � � � � ( � � � � : 1 500)🔧Recalibrage du chargeur (coût : 200/unité) 🔧 Lubrification des guides linéaires (possibilité de bricolage)
5
Est-il intéressant d'acheter une machine Pick and Place d'occasion ?
Il convient aux entreprises disposant de budgets limités, mais les points suivants doivent être notés : Avantages : Prix bas (30% - 50% d'une nouvelle machine) et retour sur investissement rapide.
Risques : Nécessité de vérifier l'usure (rails, têtes de montage), la compatibilité logicielle et le service après-vente.
Licences d'étalonnage du chargeur/de la tête version YSU (Yamaha Software Unit) Astuce : demandez une démonstration avant le paiement.
