A professional manufacturing, trading and agency company with 16 years of experience in SMT machines

AOI TR7710 خودکار آپٹیکل معائنہ مشین | TRI کے ذریعہ تیز رفتار پی سی بی معائنہ 1
AOI TR7710 خودکار آپٹیکل معائنہ مشین | TRI کے ذریعہ تیز رفتار پی سی بی معائنہ 2
AOI TR7710 خودکار آپٹیکل معائنہ مشین | TRI کے ذریعہ تیز رفتار پی سی بی معائنہ 1
AOI TR7710 خودکار آپٹیکل معائنہ مشین | TRI کے ذریعہ تیز رفتار پی سی بی معائنہ 2

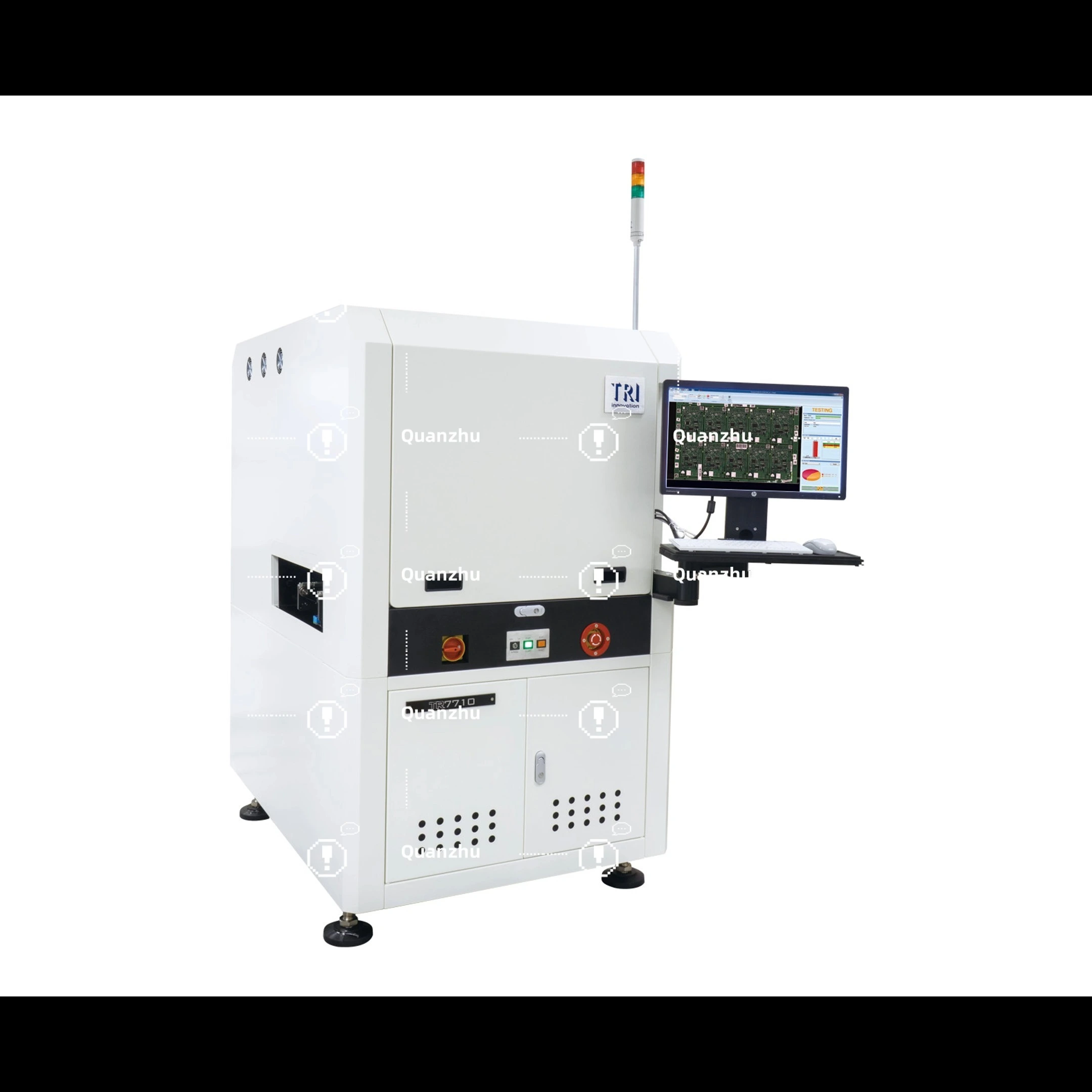

AOI TR7710 خودکار آپٹیکل معائنہ مشین | TRI کے ذریعہ تیز رفتار پی سی بی معائنہ

TR7710 میں ایک اعلی ریزولوشن ملٹی کیمرا سسٹم اور طاقتور تھری ڈی معائنہ کی صلاحیتیں شامل ہیں ، جس کی مدد سے اس کو سولڈرنگ نقائص ، گمشدہ یا غلط اجزاء ، پولریٹی کی غلطیاں ، اور بہت کچھ کا پتہ لگانے کی اجازت ملتی ہے۔ اس کا جدید لائٹنگ سسٹم اور لچکدار معائنہ کے زاویے پیچیدہ پی سی بی کی مکمل کوریج کو قابل بناتے ہیں۔ اے آئی پر مبنی پہچان اور کم غلط کال کی شرحوں کے ساتھ مربوط ، یہ آپریٹر کی مداخلت کو کم کرنے کے ساتھ موثر معائنہ کو یقینی بناتا ہے۔
انڈسٹری 4.0 اور ایم ای ایس سسٹم کے ساتھ مکمل طور پر ہم آہنگ ، TR7710 ریئل ٹائم ڈیٹا تجزیہ ، عیب سے باخبر رہنے اور فل لائن آٹومیشن کی حمایت کرتا ہے۔ یہ ایس ایم ٹی معائنہ میں درستگی ، رفتار اور طویل مدتی وشوسنییتا کے خواہاں الیکٹرانکس مینوفیکچررز کے لئے ایک مثالی حل ہے۔

    افسوس ...!

    کوئی پروڈکٹ ڈیٹا نہیں.

    ہوم پیج پر جائیں

    مصنوعات کی خصوصیات:

    TR7710 میں ایک اعلی ریزولوشن ملٹی کیمرا سسٹم اور طاقتور تھری ڈی معائنہ کی صلاحیتیں شامل ہیں ، جس کی مدد سے اس کو سولڈرنگ نقائص ، گمشدہ یا غلط اجزاء ، پولریٹی کی غلطیاں ، اور بہت کچھ کا پتہ لگانے کی اجازت ملتی ہے۔ اس کا جدید لائٹنگ سسٹم اور لچکدار معائنہ کے زاویے پیچیدہ پی سی بی کی مکمل کوریج کو قابل بناتے ہیں۔ اے آئی پر مبنی پہچان اور کم غلط کال کی شرحوں کے ساتھ مربوط ، یہ آپریٹر کی مداخلت کو کم کرنے کے ساتھ موثر معائنہ کو یقینی بناتا ہے۔
    انڈسٹری 4.0 اور ایم ای ایس سسٹم کے ساتھ مکمل طور پر ہم آہنگ ، TR7710 ریئل ٹائم ڈیٹا تجزیہ ، عیب سے باخبر رہنے اور فل لائن آٹومیشن کی حمایت کرتا ہے۔ یہ ایس ایم ٹی معائنہ میں درستگی ، رفتار اور طویل مدتی وشوسنییتا کے خواہاں الیکٹرانکس مینوفیکچررز کے لئے ایک مثالی حل ہے۔



    微信图片_20250708175227

    تکنیکی وضاحتیں:


    • معائنہ کی قسم: ان لائن 2D/3D خودکار آپٹیکل معائنہ

    • کیمرا: اعلی ریزولوشن کلر کیمرا (25MP تک)

    • لائٹنگ: ملٹی اینگل آرجیبی لائٹنگ + کوکسیئل + 3D پروجیکشن

    • 3D صلاحیت: ہاں - اونچائی اور حجم کے معائنے کی حمایت کرتا ہے

    • پتہ لگانا: سولڈر پل ، گمشدہ/غلط اجزاء ، قطبی غلطیاں وغیرہ۔

    • پی سی بی سائز: زیادہ سے زیادہ 510 ملی میٹر × 460 ملی میٹر / منٹ۔ 50 ملی میٹر × 50 ملی میٹر

    • جزو کی اونچائی: 25 ملی میٹر تک

    • قرارداد: 15µm/پکسل تک

    • سافٹ ویئر: TRI AOI سافٹ ویئر کے ساتھ AI-enhanced عیب کا پتہ لگانے کے ساتھ & ایس پی سی ٹولز

    • انضمام: ایم ای ایس کے لئے تیار ، صنعت 4.0 مطابقت پذیر

    • انٹرفیس: جائزہ اور مرمت اسٹیشن سپورٹ کے ساتھ صارف دوست جی یو آئی

    • بجلی کی فراہمی: AC 100–240V ، 50/60Hz

    • طول و عرض: تقریبا 1000 × 1300 × 1600 ملی میٹر

    • وزن: تقریبا 600–800 کلوگرام



    微信图片_20250708175227

    درخواست کا فیلڈ:

    • ایس ایم ٹی پروڈکشن لائنیں
      سولڈر اور پلیسمنٹ کے نقائص کا پتہ لگانے کے لئے ریفلو کے بعد ان لائن معائنہ کے لئے۔

    • پی سی بی اسمبلی
      فنکشنل ٹیسٹنگ یا شپمنٹ سے پہلے بورڈ کے معیار کو یقینی بناتا ہے۔

    • آٹوموٹو الیکٹرانکس
      حفاظت کے اہم اور کنٹرول ماڈیولز میں مائکرو نقائص کا پتہ لگاتا ہے۔

    • صارف الیکٹرانکس
      فون ، ٹی وی اور پہننے کے قابل اعلی کثافت بورڈ کے لئے مثالی۔

    • طبی آلات
      تنقیدی الیکٹرانکس کے لئے قابل ، اعلی درستگی کے معائنے کی حمایت کرتا ہے۔

    • صنعتی & IOT مصنوعات
      خودکار ، ڈیٹا سے چلنے والے معائنہ کی ضروریات کے ساتھ سمارٹ فیکٹریوں کو فٹ بیٹھتا ہے۔

    • ٹیلی کام کا سامان
      نیٹ ورکنگ سسٹم میں استعمال ہونے والے پیچیدہ ، تیز رفتار پی سی بی کی تصدیق کرتا ہے۔



    微信图片_20250708175227

    پروڈکٹ ڈسپلے

    微信图片_20250708175227
    微信图片_20250708175227

    مصنوعات کے فوائد

    微信图片_20250708175227
    AOI TR7710 خودکار آپٹیکل معائنہ مشین | TRI کے ذریعہ تیز رفتار پی سی بی معائنہ 8
    تیز رفتار ، اعلی صحت سے متعلق معائنہ سولڈر جوڑوں اور جزو کے نقائص کی تیز اور درست کھوج کی فراہمی کے لئے ملٹی اینگل 3D امیجنگ اور اعلی ریزولوشن کیمرے استعمال کرتا ہے۔
    未标题-2 (16)
    صحت سے متعلق
    ذہین عیب کی پہچان AI الگورتھم سے لیس ہے جو جھوٹی کالوں کو نمایاں طور پر کم کرتی ہے جبکہ سولڈر پلوں ، گمشدہ حصوں ، غلط فہمیوں اور بہت کچھ کی درست شناخت کرتے ہیں۔
    未标题-3 (10)
    صارف دوست
    ہموار انضمام اور آٹومیشن پورے پیداوار کے پورے عمل میں ریئل ٹائم کوالٹی کنٹرول کے لئے ایم ای ایس اور سمارٹ فیکٹری کنیکٹوٹی کی حمایت کرتا ہے۔

    FAQ

    1
    AOI TR7710 کس قسم کے نقائص کا پتہ لگاسکتے ہیں؟
    TR7710 سولڈر پلوں کا پتہ لگاسکتا ہے ، گمشدہ یا غلط اجزاء ، مقبرہ ، قطعیت کی غلطیاں ، ناکافی یا زیادہ سولڈر ، اور دیگر عام پی سی بی اسمبلی نقائص کا پتہ لگاسکتا ہے۔
    2
    کیا TR7710 اعلی حجم کی تیاری کے لئے موزوں ہے؟
    ہاں ، TR7710 تیز رفتار اور اعلی حجم ایس ایم ٹی لائنوں کے لئے بہتر ہے ، جس میں درستگی پر سمجھوتہ کیے بغیر تیز رفتار معائنہ کو یقینی بنایا گیا ہے۔
    3
    کیا TR7710 3D معائنہ کی حمایت کرتا ہے؟
    ہاں ، اس میں سولڈر جوڑ اور اجزاء کی درست اونچائی اور حجم کی پیمائش کے لئے ملٹی اینگل 3D امیجنگ ٹکنالوجی کی خصوصیات ہے۔
    4
    کیا TR7710 فیکٹری آٹومیشن سسٹم کے ساتھ ضم ہوسکتا ہے؟
    بالکل TR7710 ہموار ڈیٹا ایکسچینج اور ریئل ٹائم عمل کی نگرانی کے لئے MES انضمام اور صنعت 4.0 پروٹوکول کی حمایت کرتا ہے۔
    5
    TR7710 کا سافٹ ویئر کتنا صارف دوست ہے؟
    یہ نظام ایک بدیہی GUI پیش کرتا ہے جس میں آسان پروگرامنگ ، عیب جائزہ ، اور رپورٹ جنریشن کے ساتھ آپریٹر کی تربیت کا وقت کم سے کم ہوتا ہے۔
